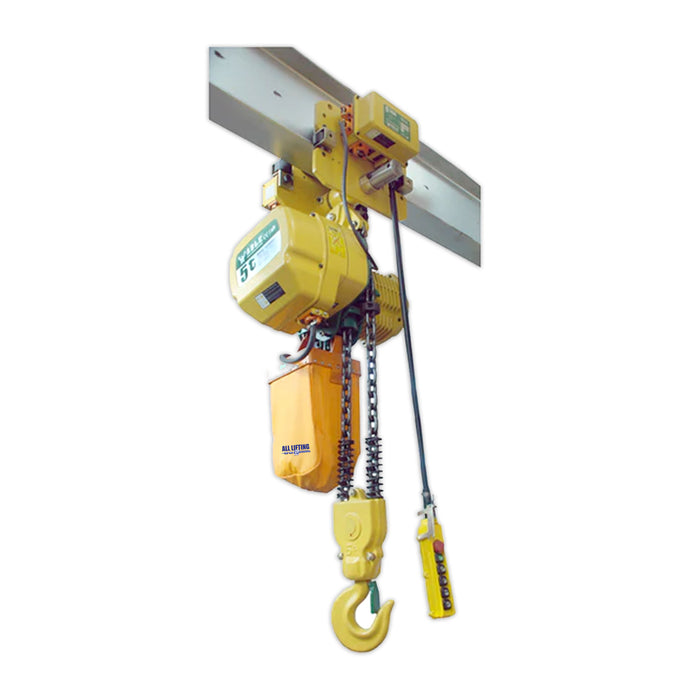

Electric Chain Hoist with Electric Trolley 0.5 to 5t
- Light, but durable aluminium shell
- Limit switch to prevent overloading
- Side magnetic braking device for emergencies
- Chain container
- Alloy chain
- Electric Trolley
Additional Information
Capacity (t) |
0.5, 1, 1.5, 2, 3, 5 |
---|---|
Lifting Height (m) |
3, 9 |
Lifting Speed (m/min) |
6.8, 6.6, 8.8, 3.3, 5.4, 4.4, 2.7 |
Capacity (t) | Lifting Height (m) | Lifting Speed (m/min) | Lifting Motor Power (kN) | Lifting Motor Rotation Speed (r/min) | Lifting Motor Phases | Lifting Motor Voltage (V) | Lifting Motor Frequency (Hz/s) | Operating Motor Power (kw) | Operating Motor Rotation Speed (r/min) | Operating Motor Speed (r/min) | Operating Motor Phases | I-Beam (mm) |
0.5 | 3 | 6.8 | 0.9 | 1440 | 3 | 220-440 | 50 | 0.12 | 1440 | 12.2 | 3 | 58-153 |
1 | 3 | 6.6 | 1.5 | 1440 | 3 | 220-440 | 50 | 0.4 | 1440 | 11/21 | 3 | 58-153 |
1.5 | 3 | 8.8 | 3 | 1440 | 3 | 220-440 | 50 | 0.4 | 1440 | 11/21 | 3 | 82-178 |
2 | 3 | 6.6 | 3 | 1440 | 3 | 220-440 | 50 | 0.4 | 1440 | 11/21 | 3 | 82-178 |
2 | 3 | 3.3 | 1.5 | 1440 | 3 | 220-440 | 50 | 0.4 | 1440 | 11/21 | 3 | 82-178 |
3 | 3 | 5.4 | 3 | 1440 | 3 | 220-440 | 50 | 0.75 | 1440 | 11/21 | 3 | 100-178 |
3 | 3 | 4.4 | 3 | 1440 | 3 | 220-440 | 50 | 0.75 | 1440 | 11/21 | 3 | 100-178 |
5 | 3 | 2.7 | 3 | 1440 | 3 | 220-440 | 50 | 0.75 | 1440 | 11/21 | 3 | 100-178 |
0.5 | 9 | 6.8 | 0.9 | 1440 | 3 | 220-440 | 50 | 0.12 | 1440 | 12.2 | 3 | 58-153 |
1 | 9 | 6.6 | 1.5 | 1440 | 3 | 220-440 | 50 | 0.4 | 1440 | 11/21 | 3 | 58-153 |
1.5 | 9 | 8.8 | 3 | 1440 | 3 | 220-440 | 50 | 0.4 | 1440 | 11/21 | 3 | 82-178 |
2 | 9 | 6.6 | 3 | 1440 | 3 | 220-440 | 50 | 0.4 | 1440 | 11/21 | 3 | 82-178 |
2 | 9 | 3.3 | 1.5 | 1440 | 3 | 220-440 | 50 | 0.4 | 1440 | 11/21 | 3 | 82-178 |
3 | 9 | 5.4 | 3 | 1440 | 3 | 220-440 | 50 | 0.75 | 1440 | 11/21 | 3 | 100-178 |
3 | 9 | 4.4 | 3 | 1440 | 3 | 220-440 | 50 | 0.75 | 1440 | 11/21 | 3 | 100-178 |
5 | 9 | 2.7 | 3 | 1440 | 3 | 220-440 | 50 | 0.75 | 1440 | 11/21 | 3 | 100-178 |
Capacity (t) | H (mm) | A (mm) | B (mm) | D (mm) | E (mm) | I (mm) Dia. | K (mm) Dia. | L (mm) | N (mm) | W (mm) | U (mm) | R (mm) | T (mm) | Chain Dia. (mm) |
0.5 | 658 | 415 | 168 | 290 | 195 | 34 | 42 | 28 | 19 | 191 | 99 | 159 | 142 | 6.3 |
1 | 650 | 520 | 260 | 300 | 176 | 31 | 42 | 32 | 24 | 206 | 111 | 142 | 231 | 7.1 |
1.5 | 770 | 615 | 295 | 430 | 265 | 36 | 49 | 40 | 30 | 237 | 127 | 142 | 231 | 10 |
2 | 770 | 615 | 295 | 430 | 265 | 36 | 49 | 40 | 30 | 237 | 127 | 142 | 231 | 10 |
2 | 815 | 520 | 260 | 300 | 236 | 36 | 49 | 40 | 30 | 237 | 127 | 142 | 231 | 7.1 |
3 | 830 | 615 | 295 | 430 | 265 | 43 | 59 | 48 | 35 | 265 | 140 | 142 | 231 | 11.2 |
3 | 930 | 615 | 295 | 430 | 320 | 43 | 59 | 48 | 35 | 265 | 140 | 142 | 231 | 10 |
5 | 1015 | 615 | 295 | 430 | 325 | 54 | 60 | 48 | 43 | 296 | 156 | 142 | 231 | 11.2 |
0.5 | 658 | 415 | 168 | 290 | 195 | 34 | 42 | 28 | 19 | 191 | 99 | 159 | 142 | 6.3 |
1 | 650 | 520 | 260 | 300 | 176 | 31 | 42 | 32 | 24 | 206 | 111 | 142 | 231 | 7.1 |
1.5 | 770 | 615 | 295 | 430 | 265 | 36 | 49 | 40 | 30 | 237 | 127 | 142 | 231 | 10 |
2 | 770 | 615 | 295 | 430 | 265 | 36 | 49 | 40 | 30 | 237 | 127 | 142 | 231 | 10 |
2 | 815 | 520 | 260 | 300 | 236 | 36 | 49 | 40 | 30 | 237 | 127 | 142 | 231 | 7.1 |
3 | 830 | 615 | 295 | 430 | 265 | 43 | 59 | 48 | 35 | 265 | 140 | 142 | 231 | 11.2 |
3 | 930 | 615 | 295 | 430 | 320 | 43 | 59 | 48 | 35 | 265 | 140 | 142 | 231 | 10 |
5 | 1015 | 615 | 295 | 430 | 325 | 54 | 60 | 48 | 43 | 296 | 156 | 142 | 231 | 11.2 |
