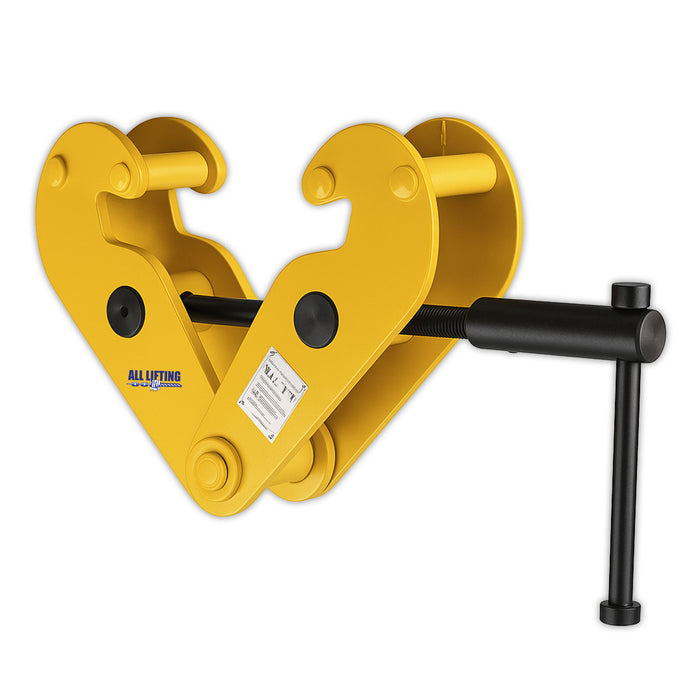

Universal Beam Girder Clamp
- Easily adjusted with threaded handle
- Fits a wide range of flange width and beams
- Suspension bar provides lower headroom
- Clamp jaw is designed to reduce flange stress by distributing load away from i-beam flange edge
**Please note colour and dimensions may vary depending on manufacturer**
Capacity (t) | Flange Width (mm) | New Weight (kg) |
1 | 75-230 | 4.2 |
2 | 75-230 | 5.1 |
3 | 80-320 | 10.4 |
5 | 80-320 | 12.2 |
10 | 90-320 | 18.8 |

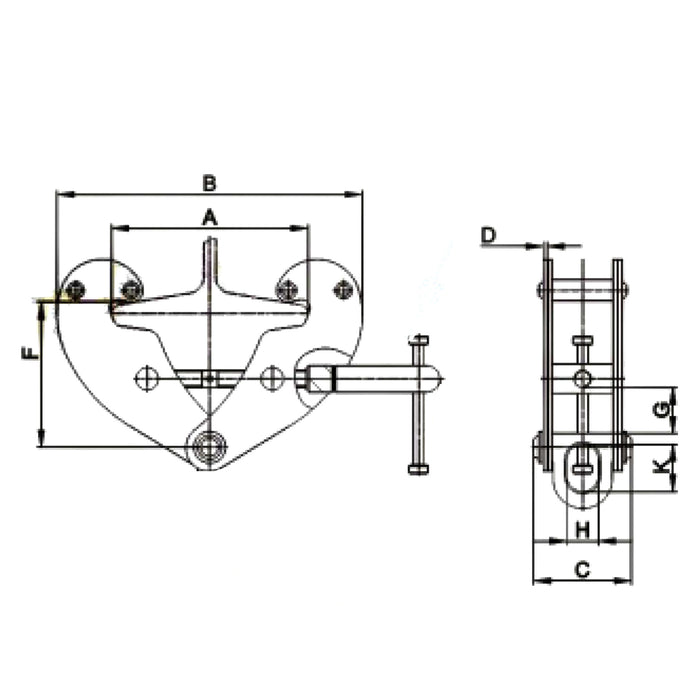

Capacity (t) | A Max. (mm) | A Min. (mm) | B Max. (mm) | C (mm) | D (mm) | E (mm) | F Max. (mm) | F Min. (mm) | G (mm) | H (mm) | K (mm) |
1 | 240 | 192 | 367 | 94 | 4 | 218 | 155 | 103 | 20 | 30 | 45 |
2 | 240 | 192 | 367 | 102 | 6 | 218 | 155 | 103 | 20 | 30 | 45 |
3 | 330 | 243 | 491 | 132 | 8 | 258 | 223 | 157 | 47 | 45 | 63 |
5 | 330 | 243 | 491 | 142 | 10 | 258 | 223 | 157 | 47 | 45 | 63 |
10 | 330 | 259 | 501 | 180 | 12 | 235 | 235 | 175 | 56 | 64 | 95 |
